Szervo{0}}hajtható Flexo Slotter vágószerszám

A Servo{0}}Driven Flexo Slotter Die Cutter egy beépített automatizált konvertáló sor, amely egyetlen folyamatos lépésben integrálja a flexonyomtatást, a hornyolást, a ráncfelvarrást és a forgószerszámos-vágást. Kifejezetten hullámkarton-átalakítókhoz tervezték, és a hullámkarton lemezeket normál hornyolt konténerekké (RSC-k) és nagy-grafikus szállítási csomagolásokká dolgozza fel, akár 300 lap/perc mechanikai sebességgel.

A szálláslekérdezés elküldése

Leírás

Létesítmény léptéke:45 000 m²-es nehéz megmunkáló létesítményben van összeszerelve.

Megmunkálási képesség:CNC padló{0}}típusú fúrógépeket és lézeres interferométereket használ az összeszerelés során.

Szerkezeti igazítás:A szerkezeti keret párhuzamosságát 0,03 mm-en belül kalibrálják és tartják, hogy biztosítsák a mechanikai stabilitást folyamatos több műszakos működés mellett.

Műszaki előírások

Műszaki paraméter	Szabványos specifikáció	Opcionális konfiguráció
Max. Mechanikus sebesség	250 lap/perc	300 lap/perc
Max. Gyártási sebesség	220 lap/perc	260 lap/perc
Max. Lapméret	900 × 2400 mm	1200 × 3200 mm-ig
Min. Lapméret	350 × 650 mm	300 × 500 mm
Alkalmazható táblavastagság	2–11 mm (A, B, C, E, AB, BC fuvolák)	1,5–15 mm (nehéz hármas-fal)
Színes egységek nyomtatása	1-5 szín	Akár 7 szín
Színregisztrációs pontosság	±0,15 mm	±0,10 mm (zárt-hurkú, teljes szervo)
Hajtásrendszer	Független CNC szervomotorok (Siemens / Rexroth)	EtherCAT valós idejű{0}}buszvezérlés
Csatlakoztatott tápfeszültség	45-95 kW (egységszámtól függően)	A regeneratív fékezési energia visszacsatolása

Főbb tervezési és funkcionális jellemzők

01/

Független szervonyomtatási architektúra:A hagyományos mechanikus hajtóműveket független szervomotorral helyettesíti minden nyomtatóhengeren. Az abszolút kódolók azonnali fáziskompenzációt biztosítanak a színregisztráció fenntartása érdekében a változó működési sebességeken.

02/

Teljes-vákuumlap átvitel:Kerámia{0}}bevonatú továbbítóhengereket alkalmaz, amelyek frekvencia{1}}vezérelt vákuumszívással párosulnak. Ez a mechanizmus laposan tartja a táblát a nagy-sebességű átvitel során, hogy megakadályozza a kép torzulását vagy a lap elcsúszását.

03/

Kamrás Doctor Blade festékező rendszer:Zárt, rozsdamentes acél kalapácskamrákkal, gyors-reteszelő pneumatikus rögzítéssel. Ez a kialakítás egyenletes tinta-adagolást biztosít, és csökkenti az oldószer elpárolgását hosszú futás közben.

04/

Automatikus állásváltás (3 perces beállítás):A PLC vezérlőrendszer akár 9999 feladatreceptet is tárol, automatizált oldalsó és kerületi nyomtatási beállításokat, valamint 3 percen belüli hornyolófej pozicionálást hajt végre.

05/

Motoros résvédelem:Motoros résbeállításokkal az adagolótekercsekhez, a nyomtatási nyomáshoz és a hasítókésekhez. A precíz hézagszabályozás megakadályozza a hullámos hornyok túlzott összenyomódását, megőrzi a Box Compression Test (BCT) végső értékeit.

Célalkalmazások

Normál hornyolt konténerek (RSC):Szabványos szállító- és szállítódobozok-nagy mennyiségben történő gyártása az e-kereskedelmi és logisztikai elosztóhálózatok számára.

Polc{0}}Készcsomagolás (SRP):Vágott-tálcák és kartondobozok, amelyek több-színes flexonyomtatást és tiszta stancolt-vágóéleket igényelnek a kiskereskedelmi kijelzőkhöz.

Nagy teherbírású-ipari kartondobozok:Dupla{0}}falú és nehéz háromfalú- hullámkarton feldolgozása autóalkatrészek és ipari alkatrészek csomagolására.

Konfiguráció és testreszabás

Szabványos vonal konfiguráció:Ólom-szélszívó adagoló, vákuumtranszfer nyomtatóegységek, egy-tengelyű, kettős-kés hornyoló egység és forgó-vágóegység automatikus üllőborotválással.

Választható frissítések:
Beépített elő{0}}előadagoló és automatikus felrakó: zökkenőmentesen csatlakozik az upstream hullámkarton gyártósorokhoz és a későbbi hevederrendszerekhez.
Quick-Change Sleeve System: hüvelyes- típusú nyomtatóhenger kialakítás, amely 70%-kal csökkenti a lemezszerelési állásidőt.
CCD Vision Inspection System: Valós idejű{0}}online színregisztrációs figyelés automatikus hibaészleléssel és -javítással.

Minőség-ellenőrzési és tesztelési szabványok

Feszültségoldás és megmunkálás:

Az összes öntöttvas oldalvázon és kereszttartón magas-hőmérsékletű termikus izzítást végeznek, majd precíziós megmunkálást végeznek nagyméretű CNC portálmarókon a belső feszültségek kiküszöbölése és a szerkezeti deformáció elkerülése érdekében.

Dinamikus kiegyensúlyozás:

Az összes nyomóhenger, hornyoló tengely és szerszámvágó{0}}üllő dinamikusan kiegyensúlyozott az ISO 1940 G2.5 fokozatnak megfelelően, hogy kiküszöbölje a vibrációt csúcssebességnél.

Gyári átvételi teszt (FAT):

Minden gép átesik egy kötelező 72-órás folyamatos szárazonfutáson és egy 4 órás élő próbateszten, az ügyfél által meghatározott hullámkarton aljzat felhasználásával a ládázás és a szállítás előtt.

Alapkomponensek nyomon követhetősége:

A Siemens/Rexroth mozgásvezérlők, szervohajtások és precíziós csapágyak szigorú sorozatszámot és tételkövetési dokumentációt tartanak fenn.

Telepítés és műszaki támogatás

-Telepítés előtti tervezés:Az alapozási rajzokat, az elektromos terhelési diagramokat és a sűrítettlevegő-szükségleti táblázatokat a megrendelés aláírását követő 3 héten belül szállítjuk{1}}.

Helyszíni üzembe helyezés:-A mechanikai szerelést, szintezést és átfogó kezelői képzést minősített gyári szervizmérnökök végzik.

Távoli diagnosztikai támogatás:Az integrált Ethernet interfész biztonságos gyári mérnöki hozzáférést tesz lehetővé a távoli PLC-programok hibaelhárításához és a paraméterek kalibrálásához.

Alkatrészek elérhetősége:A kritikus kopású cikkeket (membránszivattyúk, orvosi pengék, poliuretán üllőburkolatok, optikai közelségérzékelők) a regionális csomópontokban raktározzák 48 órás kiszállítás céljából.

Gyakran Ismételt Kérdések

K: Mi a pontos rendelésváltási idő ehhez a géphez?

V: A teljesen automatizált rendelésváltás,-beleértve a nyomtatólemez pozícionálását, a tinta mosási-ciklusát, a hornyolófej áthelyezését és a nulla-beállítást-, körülbelül 3 percet vesz igénybe, ha az előre-elmentett feladatrecepteket betölti a HMI terminálon keresztül.

K: Hogyan akadályozza meg a gép a színregisztráció eltolódását nagy sebességnél?

V: A hagyományos mechanikus hajtásláncok idővel a fogaskerekek elhasználódásától szenvednek. Rendszerünk független szervomotort telepít minden nyomtatóhengerre, valós idejű visszajelzéssel az abszolút kódolóktól, és ezredmásodperces-szintű fáziskorrekciókat alkalmaz, hogy a téves regisztráció ±0,15 mm-en belül maradjon.

K: Meg lehet dolgozni a vékony E-fuvola- vagy mikro-fuvolalapokat zúzás nélkül?

V: Igen. A motoros résbeállítás szub-milliméteres pontosságot biztosít. A vákuumtovábbító hengerekkel kombinálva, amelyek a lapokat túlzott felső -görgőnyomás nélkül tartják laposan, a horony integritása és a szerkezeti nyomószilárdság (BCT) teljes mértékben megmarad.

K: Milyen közműcsatlakozások szükségesek az üzemünkben?

V: Stabil 3 fázisú ipari tápegység (380V/440V, 50/60Hz), 0,6–0,8 MPa sűrítettlevegő-forrás 1,2 m³/perc légáramlási sebességgel, és külső vízforrás, ha hűtőkört választanak.

K: Mi a normál garancia?

V: 12 hónapos korlátozott garancia, amely minden szerkezeti, mechanikai és elektromos alkatrészre kiterjed a gyártási hibákra, kivéve a rutinszerű kopó elemeket, mint például az orvosi pengék, a gumihengerek és a poliuretán üllőhuzatok.

K: Mi a szokásos átfutási idő a megrendelés visszaigazolásától a szállításig?

V: A normál 3{5}}színes konfigurációk 75-90 napot igényelnek. Egyedi többszínű konfigurációk vagy speciális beépített logisztikai integrációk 100-120 napot igényelnek, amelyet a mérnöki rajz jóváhagyásával véglegesítenek.

Kérjen árajánlatot

Az alábbiakban küldje el működési paramétereit, hogy 24 órán belül hivatalos műszaki specifikációs lapot és kereskedelmi árajánlatot kapjon.
1. Cél maximális / minimális táblaméretek:
2. Szükséges gyártási sebesség:
3. Nyomtatási színek száma:
4. Szükséges soron belüli opciók (elő-adagoló / rakodó / látórendszer):
5. Cél kikötő:
[Megjegyzési kérés benyújtása]

Népszerű tags: szervo-hajtású flexo vágószerszámvágó, Kína szervo-meghajtású flexo vágószerszámvágó gyártók, beszállítók, gyár, kartongyűjtő gép, kartonközpontú karton -központ, kartoncsomagoló vonal, kartoncsomagolás rendelés, kartoncsomagolási költség, kartoncsomagoló exportőr

Egy pár: Négy-színes Flexo nyomdavágó szerszám

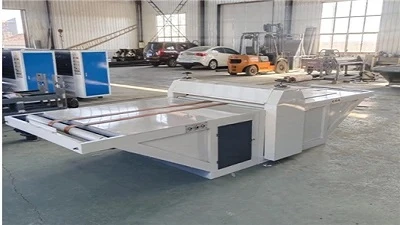

Következő: Nagy{0}}felbontású Flexo Printer Slotter
