Nehéz{0}}Duty Carton Slotter

A Heavy{0}}Duty Carton Slotter olyan hullámkarton csomagolóüzemekhez készült, amelyek precíz hornyolást, hasítást és bevágást igényelnek nehéz-falakon (dupla-falú és hármas-falú). A nagy-merevségű öntöttvas vázzal és a precíziós-köszörült ötvözött acél tengelyekkel készült gép szűk tűréseket tart fenn a folyamatos több-műszakos működés mellett. Szabványos RSC és egyedi, nagy teherbírású szállítókonténereket dolgoz fel-tiszta vágással és deszkatörés nélkül.

A szálláslekérdezés elküldése

Leírás

Elsődleges funkció:Hullámlemezek hornyolása, hasítása és gyűrődése.

Tábla kompatibilitás:Egy-falú, dupla-falú és nagy teherbírású-hármas-falú hullámkarton lapok (A, B, C, E fuvolakombinációk).

Hajtásrendszer:Független frekvenciaváltó vezérlés csavarkerekes áttétellel a stabil nyomatékkimenet érdekében.

Műszaki előírások

Modell	Munkaszélesség (mm)	Max. Sebesség (vágás/perc)	Deszka vastagsági tartománya (mm)	Résmélység pontossága (mm)	Teljes teljesítmény (kW)
CS-2200HD	2200	160	3 - 15	± 0.5	11.0
CS-2600HD	2600	160	3 - 15	± 0.5	15.0
CS-2800HD	2800	140	3 - 20	± 0.5	18.5

Rés szélessége:Normál 7 mm vagy 9 mm (testreszabható).

Fázisbeállítás:360 fokos bolygókerekes hajtómű, motoros vagy kézi fázisvezérlés digitális kijelzővel (0,1 fokos felbontás).

Kenőrendszer:Automata keringtető olajszivattyú olajszint figyeléssel.

Főbb jellemzők

01/

Merev öntött keret:A gép oldalkeretei HT250 szürkevasból öntöttek, a belső feszültségek kiküszöbölése érdekében lágyítva vannak, és a CNC padlófúró{2}} típusú fúrógépeken vonal-fúrással biztosítják a párhuzamos tengelybeállítást nagy terhelés mellett.

02/

Volfrámacél ötvözet pengék:A résvágó késeket SKH-9 gyorsacél-gyorsacél vagy volfrámkarbid-hegyű anyagból kovácsolják, HRC 60–62-ig hőkezelték, így több mint 3 000 000 folyamatos vágást tesznek lehetővé, mielőtt újraköszörülést igényelnének.

03/

Gyors{0}}szerszámtartó csere:Az osztott{0}} típusú szerszámtartók lehetővé teszik a kezelők számára a hornyolófejek és a gyűrődő kerekek gyors áthelyezését, így a rendelésváltási idő 15 perc alá csökken.

04/

Pneumatikus hulladék eltávolítása:Az integrált szívócsatorna és a hulladék{0}}eltávolító kefe azonnal eltávolítja a papírszegélyt, megelőzve a{1}}elakadást nagy sebességű{2}}futás közben.

Alkalmazások

Nagy teherbírású-szállítókonténerek:Nagy-formátumú ipari csomagolás készülékekhez, autóalkatrészekhez és gépekhez.

Mezőgazdasági tömeges szemetesek:Nagy -szilárdságú háromfalú-falú mezőgazdasági termék dobozok, amelyek mély, tiszta nyílásokat igényelnek a reteszelő szárnyak számára.

E-Kereskedelmi főkartonok:A nagy-mennyiségű szabványos RSC-dobozokat folyamatosan gyártják több-műszakos konvertáló vonalakon.

Bútor csomagolás:Hosszú-fesztávú hullámkarton hüvelyek és körbeteker-a hullámkarton szerkezetek.

Konfiguráció és testreszabás

Standard konfiguráció:PLC vezérlő interfész, résfejek motoros axiális mozgása, kézi hézagbeállítás és szabványos fotoelektromos biztonsági védőburkolatok.

Választható frissítések:
Siemens PLC és érintőképernyős HMI a recepttároláshoz (akár 999 rendelés).
Vákuumos-lapadagolással, hogy megakadályozza a csúszást a nehéz hármas-falú lapokon.
Soron-forgó szerszámos-vágó modul integráció.

Egyedi tervezés:Igény szerint 1800 mm-től 3200 mm-ig terjedő munkaszélességek állnak rendelkezésre a meglévő hullámos vagy flexonyomtatók sormagasságának megfelelően.

Minőségellenőrzés és gyártás

A nagy teherbírású{0}}átalakító gépek gyártása szigorú kohászati és méretellenőrzést igényel. Gyártóüzemünk a következő folyamatszabványokat alkalmazza:

Anyagvizsgálat:

A beérkező ötvözött acél tengelyek és öntvények megmunkálás előtt ultrahangos hibaérzékelésen és keménységvizsgálaton esnek át.

Precíziós megmunkálás:

A főtengelyeket és a hajtóműszerelvényeket CNC-csiszológépeken készítik el, hogy a kifutási tűrések 0,015 mm-en belül maradjanak.

Gyári terhelési vizsgálat:

Minden gép 4-órás folyamatos szárazonfutáson és szimulált deszkavágási teszten esik át a ládázás előtt, ellenőrzi a csapágyhőmérséklet emelkedését és a zajszintet (< 80 dB), and transmission stability.

Megfelelés:

A CE biztonsági irányelvek és az ISO 9001 gyártási minőségirányítási rendszerek szerint épült.

Telepítés és műszaki támogatás

Dokumentáció:Átfogó műszaki kézikönyvek angol nyelven, beleértve az elektromos kapcsolási rajzokat, hidraulikus/pneumatikus diagramokat és a fogyóalkatrészek listáját.

Telepítési útmutató:Távoli videó mérnöki támogatás biztosított. Szerzõdéses megállapodás alapján a helyszíni mechanikai üzembe helyezést minõsített technikusok végezhetik.

Alkatrész készlet:A kritikus kopású cikkek-mint például a hasítókések, poliuretán üllők és hajtószíjak-normál méretűek, azonnali kiszállításhoz.

Gyakran Ismételt Kérdések

K: Mekkora a maximális táblavastagság, amelyet ez a gép a hornyok összezúzása nélkül képes feldolgozni?

V: A szabványos nagy teherbírású-konfiguráció 3–15 mm vastagságú táblákat kezel. A felső és alsó hornyos tengely közötti párhuzamos hézag kalibrált csigakerekekkel állítható, így tiszta vágást biztosít a nehéz dupla-falú és három{5}}falú táblákon az éltörési ellenállás (ECT) veszélyeztetése nélkül.

K: Mennyi ideig tart a hasítókés pozíciójának megváltoztatása a különböző dobozrendelések között?

V: A motoros axiális pozicionáló rendszerrel és az osztott{0}} típusú szerszámtartókkal a kezelő körülbelül 10-15 perc alatt elvégezheti a teljes sorrendváltást,-beleértve a horony helyzetének és mélységének beállítását-.

K: A hornyoló pengék újraköszörülhetők?

V: Igen. A szabványos SKH-9 ötvözött acélpengéket akár 3-4-szer is meg lehet csiszolni, mielőtt elérnék a minimális használható vastagsági küszöböt, ami jelentősen csökkenti az éves fogyasztási költségeket.

K: Milyen tápellátási és légnyomási követelményekre van szükség a webhelyen-?

V: A gép szabványos ipari tápfeszültségről működik (380V / 415V / 480V, 50Hz/60Hz, 3 fázis). A pneumatikus hulladékeltávolító rendszer 0,6 MPa sűrített levegőt igényel 0,2 m³/perc sebességgel.

K: Mi a tipikus átfutási idő a megrendelés visszaigazolásától a kiszállításig?

V: A szabványos konfigurációk (munkaszélesség 2200 mm / 2600 mm) általában 35-45 napon belül kiszállításra kerülnek. A személyre szabott konfigurációk vagy a nem-szabványos szélességek 50-60 napot igényelnek.

K: Milyen jótállási feltételeket biztosít a mechanikus és elektromos alkatrészekre?

V: A fuvarlevél keltétől kezdődően 12-hónapos normál garanciát biztosítunk minden nem elhasználódó mechanikai alkatrészre (mint például sebességváltók, oldalkeretek és főtengelyek) és elektromos hajtásokra (motorok és inverterek).

Kérjen árajánlatot

Ahhoz, hogy pontos árajánlatot kaphasson az üzemi igényeire szabottan, kérjük, adja meg a következő adatokat érdeklődésében:
1. Maximális szükséges munkaszélesség: (pl. 2200 mm, 2600 mm).
2. Maximális táblavastagság és feldolgozott horonytípusok: (egy-, dupla- vagy háromfalú).
3. Előnyben részesített vezérlőrendszer: (Kézi beállítás vs. PLC automatikus-beállítási receptmemória).
4.Célkikötő: A szállítási költség kiszámításához.

Népszerű tags: nagy teherbírású kartondoboz, kartondoboz zárása, Kartondoboz -testreszabás, kartoncsomagolás megtérülése, karton minőség, kartonforgató, félig automatikus kartoncsomagológép

Egy pár: Automatikus{0}}Feed Carton Slotter

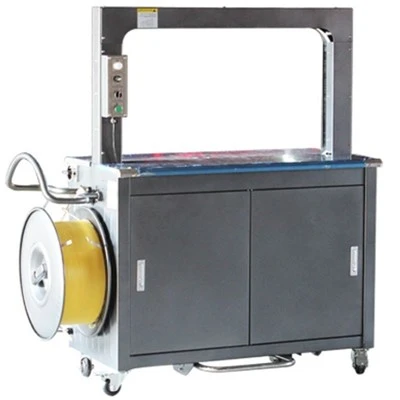

Következő: Állítható nyerőgép
